Двухходовые жаротрубные котлы IGNIS R (газ, дизель)

IGNIS R-1,25 МВт, R-1,75 МВт (КВа-Г)

Проектирование
Скачать каталог продукции

Вид топлива: природный газ ГОСТ 5542.

Расчетный срок службы: 20 лет на природном газе.

Базовый комплект поставки: котел, эксплуатационная документация, дополнительная комплектация (по согласованию с заказчиком).

Рекомендуемые услуги

Проектирование Пусконаладка

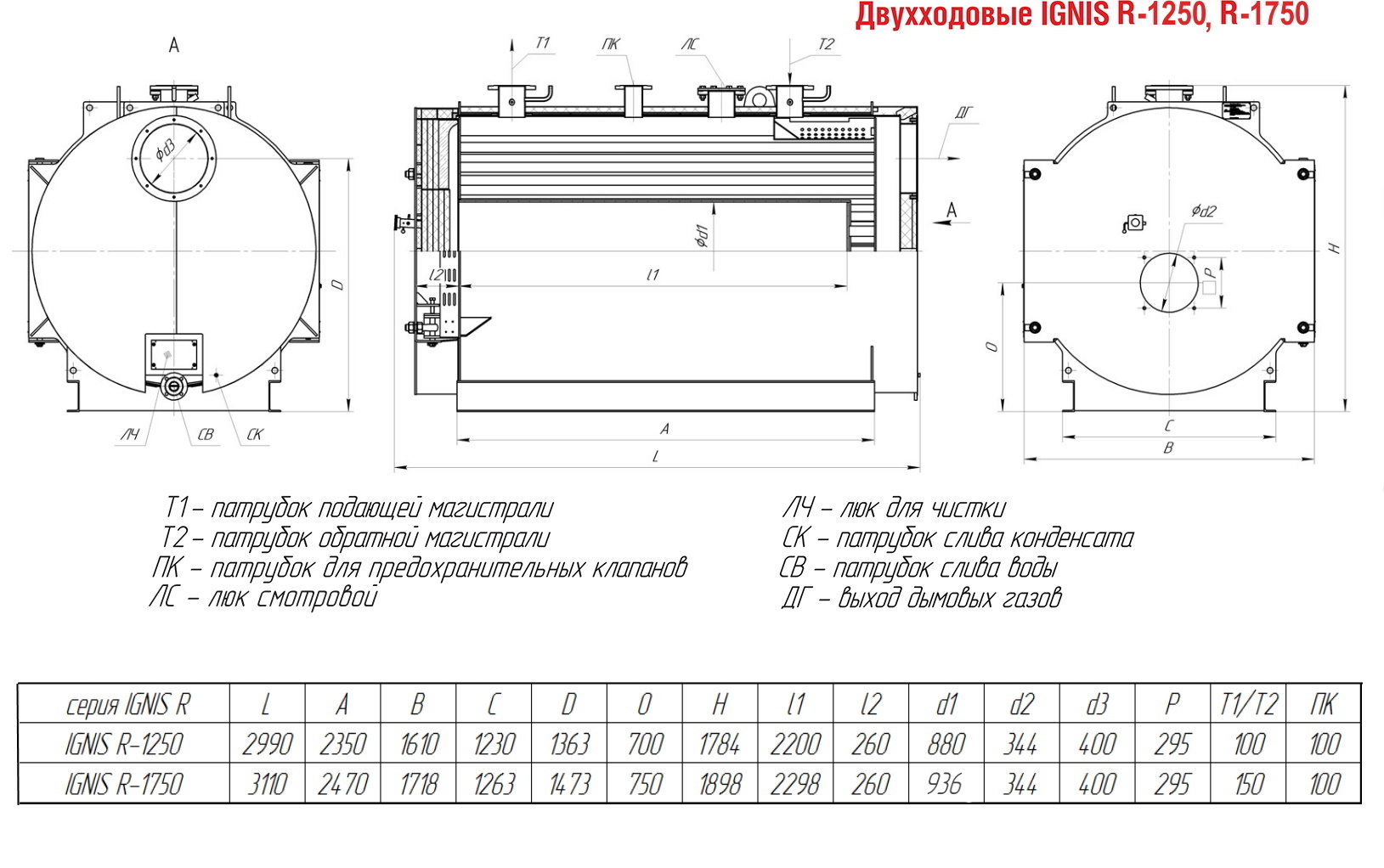

Характеристики Габаритный чертеж выбор покрытия автоматика скачать cad-чертеж Руководство по эксплуатации

Характеристики	IGNIS R-1250	IGNIS R-1750
Вид топлива	газ	газ
Маркировка по ГОСТ/ ТУ	КВа-1,25 Г	КВа-1,75 Г
Теплопроизводительность, МВт	1,25	1,75
Средний эксплуатационный КПД (газ), %	94	94
Температура воды, °С на входе в котел, не менее на выходе из котла, не более	60 115	60 115
Рабочее давление, МПа, не более	0,6	0,6
Гидравлическое сопротивление котла, кПа, не более	6,07	6,56
Аэродинамическое сопротивление, Па, не более	210	300
Номинальный расход воды через котел, м³/ч	43	61
Температура дымовых газов на выходе из котла, °С	160…220	160…220
Присоединительные размеры, мм по водяному тракту, Ду газохода, D патрубок для предохранительных клапанов, Ду	100 400 100	150 400 100
Водяной объем котла, м³	1,9	2,35
Габаритные размеры котла, мм длина ширина высота	2990 1610 1784	3110 1718 1898
Масса котла без воды, кг	3150	3650
Длина топочного пространства, мм	2200	2298
	IGNIS R-1250	IGNIS R-1750

Котловая автоматика LOGICA STD

Комплект автоматики LOGICA STD предназначен для контроля и управления работой жаротрубного котла, работающего на газовом/жидком топливе.

скачать руководство по эксплуатации >>

Выбор наружного покрытия котла

Стандартная комплектация котла предусматривает наружное покрытие из листового алюминия. По желанию Заказчика декоративный кожух может быть выполнен из нержавеющей стали 0,7 мм и/или с нанесением изображения по выбору Заказчика.

Листовой алюминий

Нержавеющая сталь 0,7 мм

Покрытие с изображением по выбору Заказчика
