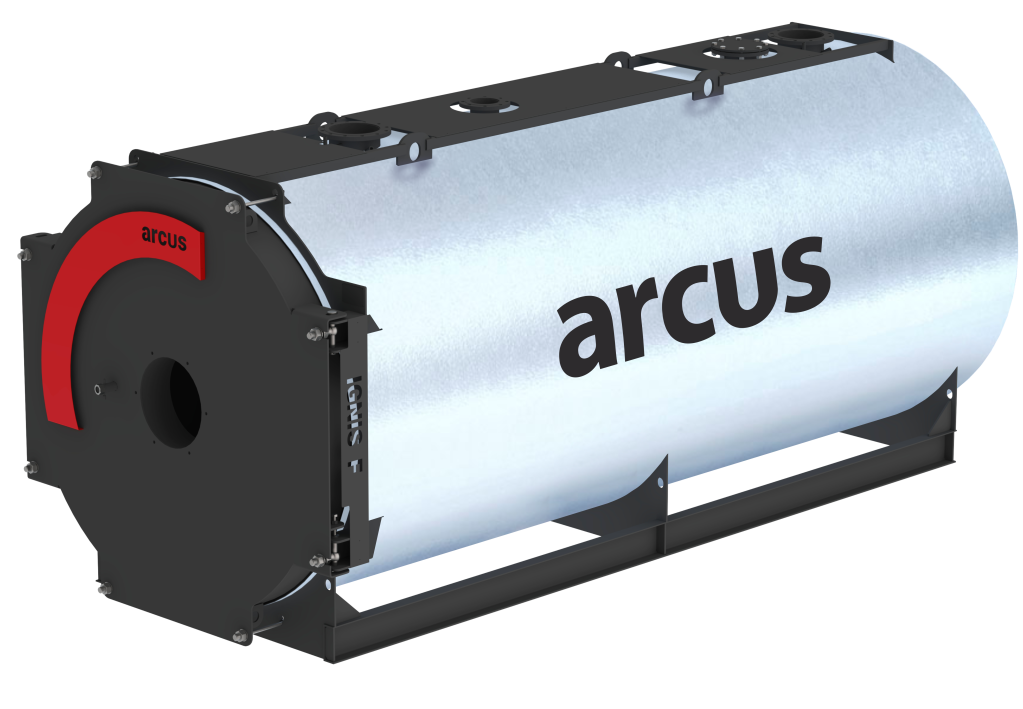

Трехходовые жаротрубные котлы IGNIS F (газ,дизель,мазут)

IGNIS F от 4,5 до 6,5 МВт (КВа-Г)
 Трехходовые жаротрубные котлы IGNIS F (газ,дизель,мазут)  Arcus IGNIS F от 4,5 до 6,5 МВт (КВа-Г)

Вид топлива: природный газ ГОСТ 5542, дизельное топливо ГОСТ 305.

Расчетный срок службы: 20 лет на природном газе.

Базовый комплект поставки: котел, эксплуатационная документация, дополнительная комплектация (по согласованию с заказчиком).


Характеристики

IGNIS F-4500

IGNIS F-5000

IGNIS F-5500

IGNIS F-6000

IGNIS F-6500

Вид топлива

газ/жидкое

газ/жидкое

газ/жидкое

газ/жидкое

газ/жидкое

Маркировка по ГОСТ/ ТУ

КВа-4,5 Г

КВа-5,0 Г

КВа-5,5 Г

КВа-6,0 Г

КВа-6,5 Г

Теплопроизводительность, МВт

4,5

5,0

5,5

6,0

6,5

КПД (газ/дизель), %, не менее

92/87

92/87

92/87

92/87

92/87

Средний эксплуатационный КПД (газ), %

93,4

93,4

93,4

93,4

93,4

Температура воды, °С

на входе в котел, не менее
на выходе из котла, не более


60
115


60
115


60
115


60
115


60
115

Рабочее давление, МПа, не более

0,6

0,6

0,6

0,6

0,6

Гидравлическое сопротивление котла, кПа, не более

8,4

5,6

6,7

8,0

9,4

Аэродинамическое сопротивление, Па, не более

900

950

950

950

950

Номинальный расход воды через котел, м³/ч

155

172

190

206

225

Температура дымовых газов на выходе из котла, (газ/дизель) °С

160/200

160/200

160/200

160/200

160/200

Присоединительные размеры, мм
по водяному тракту, Ду
газохода, D


250
650

250
650

250
650

250
650

250
650

Водяной объем котла, м³

8,45

8,6

8,8

8,92

9,17

Габаритные размеры котла, мм
длина
ширина
высота


5260
2400
2525

5310
2400
2525

5450
2400
2525

5710
2400
2525

5810
2400
2525

Масса котла без воды, кг

10500

12000

12500

13500

13700

Длина топочного пространства, мм

3750

3800

3950

4200

4300

IGNIS F-4500

IGNIS F-5000

IGNIS F-5500

IGNIS F-6000

IGNIS F-6500

 Трехходовые жаротрубные котлы IGNIS F (газ,дизель,мазут)  Arcus IGNIS F от 4,5 до 6,5 МВт (КВа-Г)

Котловая автоматика LOGICA STD


Комплект автоматики LOGICA STD предназначен для контроля и управления работой жаротрубного котла, работающего на газовом/жидком топливе.

Выбор наружного покрытия котла

Стандартная комплектация котла предусматривает наружное покрытие из листового алюминия. По желанию Заказчика декоративный кожух может быть выполнен из нержавеющей стали 0,7 мм и/или с нанесением изображения по выбору Заказчика.

1ARCUS_AL.jpgЛистовой алюминий
1ARCUS_IGNIS_DOP.jpgНержавеющая сталь 0,7 мм
1gold.jpgПокрытие с изображением по выбору Заказчика
