Трехходовые жаротрубные котлы IGNIS G (газ, дизель)

IGNIS G от 2,3 до 3,2 МВт (КВа-Г)

Проектирование
Скачать каталог продукции

Вид топлива: природный газ ГОСТ 5542, дизельное топливо ГОСТ 305.

Расчетный срок службы: 20 лет на природном газе.

Базовый комплект поставки: котел, площадка обслуживания (без ограждения), эксплуатационная документация, дополнительная комплектация (по согласованию с заказчиком).

Рекомендуемые услуги

Проектирование Пусконаладка

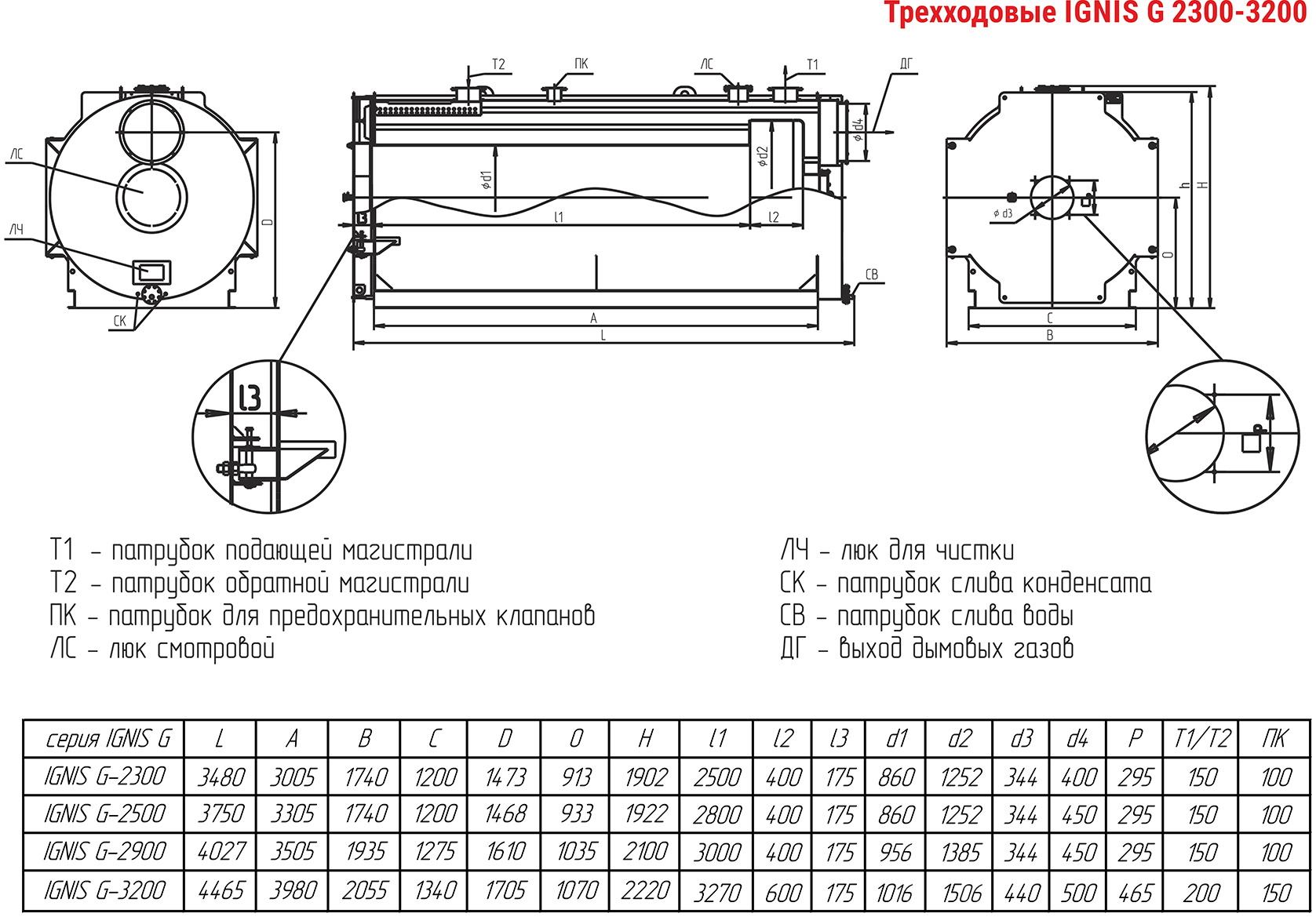

Характеристики Габаритный чертеж автоматика выбор покрытия скачать cad-чертеж Руководство по эксплуатации

Характеристики	IGNIS G-2300	IGNIS G-2500	IGNIS G-2900	IGNIS G-3200
Вид топлива	газ	газ	газ	газ
Маркировка по ГОСТ/ ТУ	КВа-2,3 Г	КВа-2,5 Г	КВа-2,9 Г	КВа-3,2 Г
Теплопроизводительность, МВт	2,3	2,5	2,9	3,2
Средний эксплуатационный КПД (газ), %	94	94	94	94
Температура воды, °С на входе в котел, не менее на выходе из котла, не более	60 115	60 115	60 115	60 115
Рабочее давление, МПа, не более	0,6	0,6	0,6	0,6
Гидравлическое сопротивление котла, кПа, не более	4,4	6,6	6,2	5,9
Аэродинамическое сопротивление, Па, не более	700	770	760	710
Номинальный расход воды через котел, м³/ч	79	86	99,7	110
Температура дымовых газов на выходе из котла, °С	160…200	160…200	160…200	160…200
Присоединительные размеры, мм по водяному тракту, Ду газохода, D патрубок для предохранительных клапанов, Ду	150 400 100	150 450 100	150 450 100	200 500 150
Водяной объем котла, м³	3,1	3,33	4,29	5,8
Габаритные размеры котла, мм длина ширина высота	3556 1740 1902	3824 1740 1922	4100 1985 2100	4465 2055 2220
Масса котла без воды, кг	4750	5270	6044	7300
Длина топочного пространства, мм	2500	2800	3000	3270
	IGNIS G-2300	IGNIS G-2500	IGNIS G-2900	IGNIS G-3200

Котловая автоматика LOGICA STD

Комплект автоматики LOGICA STD предназначен для контроля и управления работой жаротрубного котла, работающего на газовом/жидком топливе.

скачать руководство по эксплуатации >>

Выбор наружного покрытия котла

Стандартная комплектация котла предусматривает наружное покрытие из листового алюминия. По желанию Заказчика декоративный кожух может быть выполнен из нержавеющей стали 0,7 мм и/или с нанесением изображения по выбору Заказчика.

Листовой алюминий

Нержавеющая сталь 0,7 мм

Покрытие с изображением по выбору Заказчика
