Трехходовые жаротрубные котлы IGNIS G (газ, дизель)

IGNIS G от 3,5 до 5,0 МВт (КВа-Г)
 Трехходовые жаротрубные котлы IGNIS G  (газ, дизель) Arcus IGNIS G от 3,5 до 5,0 МВт (КВа-Г)

Вид топлива: природный газ ГОСТ 5542, дизельное топливо ГОСТ 305.

Расчетный срок службы: 20 лет на природном газе.

Базовый комплект поставки: котел, эксплуатационная документация, дополнительная комплектация (по согласованию с заказчиком).


Характеристики

IGNIS G-3500

IGNIS G-4000

IGNIS G-4500

IGNIS G-5000

Вид топлива

газ

газ

газ

газ

Маркировка по ГОСТ/ ТУ

КВа-3,5 Г

КВа-4,0 Г

КВа-4,5 Г

КВа-5,0 Г

Теплопроизводительность, МВт

3,5

4,0

4,5

5,0

КПД, %

92

92

92

92

Средний эксплуатационный КПД, %

93,4

93,4

93,4

93,4

Температура воды, °С
на входе в котел, не менее
на выходе из котла, не более


60
115

60
115

60
115

60
115

Рабочее давление, МПа, не более

0,6

0,6

0,6

0,6

Гидравлическое сопротивление котла, кПа, не более

7,0

4,5

5,0

6,1

Аэродинамическое сопротивление, Па, не более

850

550

550

650

Номинальный расход воды через котел, м³/ч

120

137

155

172

Температура дымовых газов на выходе из котла, °С

160…200

160…200

160…200

160…200

Присоединительные размеры, мм
по водяному тракту, Ду
газохода, D


200
500

200
550

200
550

250
600

Водяной объем котла, м³

5,8

5,5

5,74

6,0

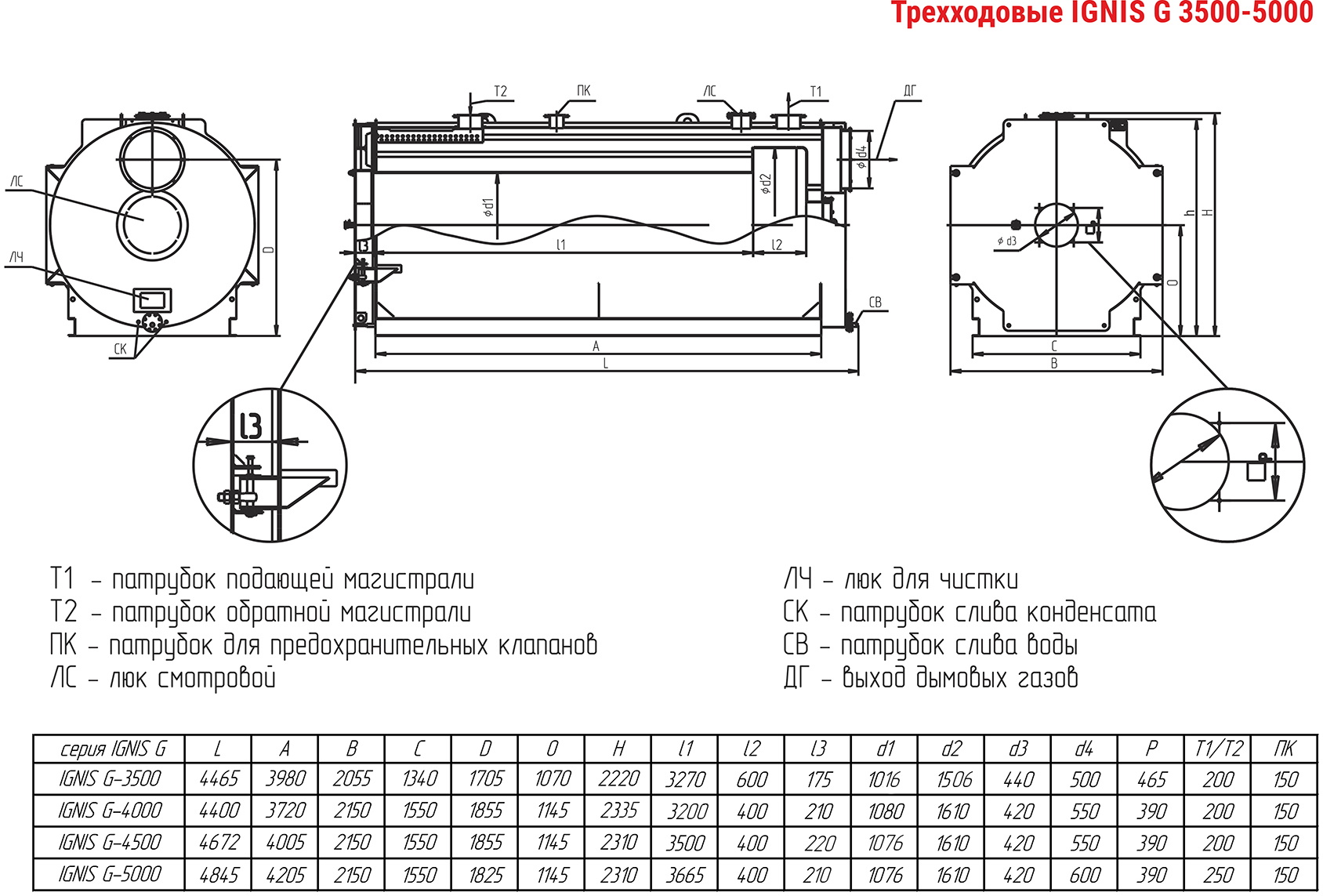

Габаритные размеры котла, мм

длина
ширина
высота


4465
2055
2220

4500
2150
2335

4782
2150
2310

4950
2150
2335

Масса котла без воды, кг

7300

8850

9600

10600

Длина топочного пространства, мм

3270

3200

3500

3680

IGNIS G-3500

IGNIS G-4000

IGNIS G-4500

IGNIS G-5000

 Трехходовые жаротрубные котлы IGNIS G  (газ, дизель) Arcus IGNIS G от 3,5 до 5,0 МВт (КВа-Г)

Котловая автоматика LOGICA STD


Комплект автоматики LOGICA STD предназначен для контроля и управления работой жаротрубного котла, работающего на газовом/жидком топливе.

Выбор наружного покрытия котла

Стандартная комплектация котла предусматривает наружное покрытие из листового алюминия. По желанию Заказчика декоративный кожух может быть выполнен из нержавеющей стали 0,7 мм и/или с нанесением изображения по выбору Заказчика.

1ARCUS_AL.jpgЛистовой алюминий
1ARCUS_IGNIS_DOP.jpgНержавеющая сталь 0,7 мм
1gold.jpgПокрытие с изображением по выбору Заказчика
