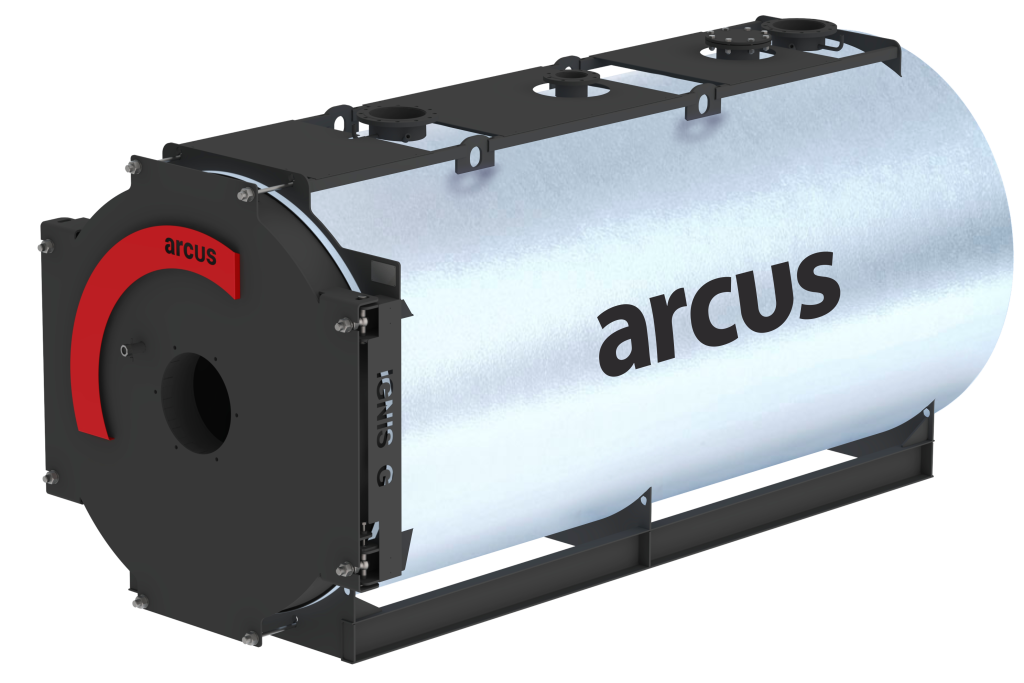

Трехходовые жаротрубные котлы IGNIS G (газ, дизель)

IGNIS G от 5,5 до 7,0 МВт (КВа-Г)

Проектирование
Скачать каталог продукции

Вид топлива: природный газ ГОСТ 5542, дизельное топливо ГОСТ 305.

Расчетный срок службы: 20 лет на природном газе.

Базовый комплект поставки: котел, эксплуатационная документация, дополнительная комплектация (по согласованию с заказчиком).

Рекомендуемые услуги

Проектирование Пусконаладка

Характеристики Габаритный чертеж автоматика выбор покрытия Скачать CAD-чертеж Руководство по эксплуатации

Характеристики	IGNIS G-5500	IGNIS G-6000	IGNIS G-6500	IGNIS G-7000
Вид топлива	газ	газ	газ	газ
Маркировка по ГОСТ/ ТУ	КВа-5,5 Г	КВа-6,0 Г	КВа-6,5 Г	КВа-7,0 Г
Теплопроизводительность, МВт	5,5	6,0	6,5	7,0
Средний эксплуатационный КПД (газ), %	94	94	94	94
Температура воды, °С на входе в котел, не менее на выходе из котла, не более	600 115	600 115	600 115	600 115
Рабочее давление, МПа, не более	0,6	0,6	0,6	0,6
Гидравлическое сопротивление котла, кПа, не более	6,69	5,97	5,34	6,19
Аэродинамическое сопротивление, Па, не более	980	820	800	860
Номинальный расход воды через котел, м³/ч	189	206	224	240
Температура дымовых газов на выходе из котла, °С	160…200	160…200	160…200	160…200
Присоединительные размеры, мм по водяному тракту, Ду газохода, D патрубок для предохранительных клапанов, Ду	250 650 150	250 650 150	250 650 150	250 650 150
Водяной объем котла, м³	6,9	6,3	7,1	7,54
Габаритные размеры котла, мм длина ширина высота	5100 2190 2400	5205 2200 2426	5358 2350 2525	5558 2350 2525
Масса котла без воды, кг	11595	12300	14100	14700
Длина топочного пространства, мм	3930	4000	4150	4350
	IGNIS G-5500	IGNIS G-6000	IGNIS G-6500	IGNIS G-7000

Котловая автоматика LOGICA STD

Комплект автоматики LOGICA STD предназначен для контроля и управления работой жаротрубного котла, работающего на газовом/жидком топливе.

скачать руководство по эксплуатации >>

Выбор наружного покрытия котла

Стандартная комплектация котла предусматривает наружное покрытие из листового алюминия. По желанию Заказчика декоративный кожух может быть выполнен из нержавеющей стали 0,7 мм и/или с нанесением изображения по выбору Заказчика.

Листовой алюминий

Нержавеющая сталь 0,7 мм

Покрытие с изображением по выбору Заказчика
